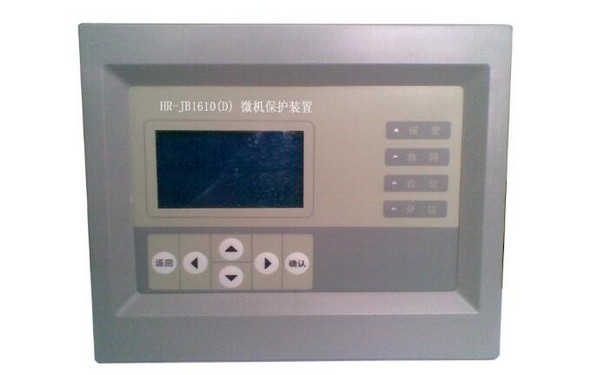

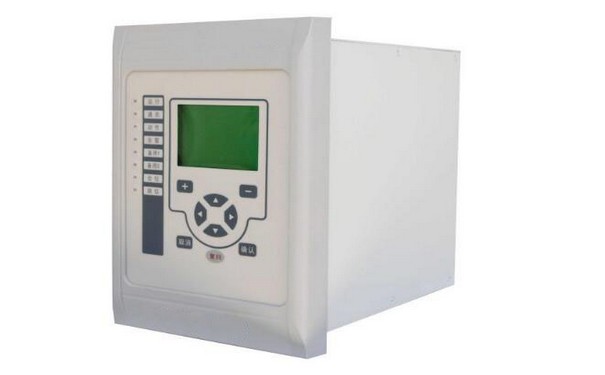

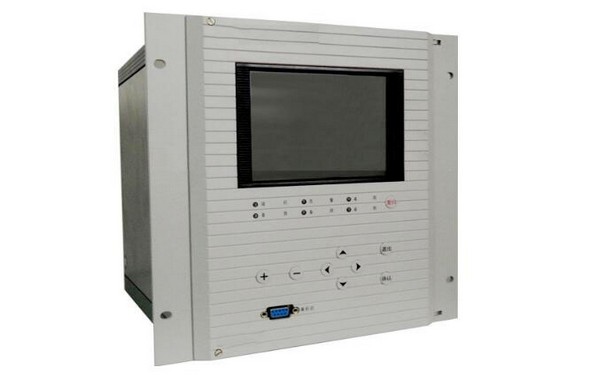

HR-JB1610(A)微机保护测控装置特点及适用范围
HR-JB1610(A)微机保护测控装置(以下简称HR-JB1610(A))是集保护、监视、控制、人机接口和通讯等多种功能于一体,以电流、电压保护为基本配置的数字式保护单元,采用微处理器,运用数字处理技术,实现各种保护,以替代传统电磁继电器,实现保护的数字化、智能化。适用于我国10KV及以下电压等级的工矿企业、民用建筑配电的小电流接地系统,作为各类电气设备和线路的主保护和后备保护。
一、HR-JB1610(A)微机保护测控装置设计特点
1)加强型单元机箱按抗强振动、强干扰设计,特别适应于恶劣环境,可分散安装于开关柜上也可集中组屏安装运行。
2)集成电路全部采用工业品,使得装置有很高的稳定性和可靠性。
3)采用32位MCU微控制器芯片,内置大容量的RAM和Flash Memory,数据运算、逻辑处理和信息存储能力强,可靠性高,运行速度快。
4)采用高精度A/D采样,数据采集每周波24点,保证了很高的采样精度和保护计算精度。
5)高可靠的电磁兼容设计,电路板采用表面贴装技术以及多层板工艺,选用快速瞬变电压抑制器件,使装置具有很强的电磁兼容能力。
6)采用图形液晶,全中文显示菜单式人机交互;可实时显示各种运行状态及数据,信息详细直观,操作、调试方便。
7)大容量的信息记录:可保存更多255个更近发生的历史报告,可带动作参数,掉电保持,便于事故分析。
8)通信规约MODBUS规约可选,设有RS-485通信接口;组网经济、方便,可直接与微机监控或通讯管理机联网通信。
9)保护出口方式可以按照保护配置,出口设置方便灵活。
10)采样选用电流型变送器,采样精度高,抗干扰能力强。
二、HR-JB1610(A)微机保护测控装置适用范围
HRJB1610保护测控装置适用于110kV 以下电压等级的非直接接地系统或小电流接地系统,可用于线路或馈线保护测控、变压器保护测控、电容器保护测控等多种元件的主保护,装置内提供了测量、监视、控制、继电保护、通讯等方面的自动化功能,设计采用保护测控功能一体化思想,结构应用了分层分布形式,各单元设备可采用星型网络或总网络互连;全面支持电力综合自动化系统及变配电系统自动化管理。
三、HR-JB1610(A)微机保护测控装置技术特点
该保护装置是基于微型计算机应用技术开发出的具有优良性能的高新科技电力自动化产品,其特点如下:
1、HRJB1610保护测控装置具有多种数据采集和处理能力,可以测量四路电压、四路电流、各类功率以及电网运行频率等常用电力参数,谐波分析、越限报警、各类电能累计等功能;
2、整体设计数字化、成套化、模块化,方便生产调试与现场的运行维护;
3、具有新型的断路器防跳功能以及完整的断路器操作回路;
4、具有控制回路异常在线监测功能;
5、完善的在线运行状态监视功能;
6、友好的人机界面,全中文大屏幕LCD液晶显示,LED指示相关状态,导航菜单式操作,简捷、方便、直观;
7、实时绘制电压、电流的相量图,实时波形图。
8、具有多种保护/告警功能;
9、各功能模块相对独立,提高系统的可靠性,装置集测量、控制、通信等多种功能,可就地、远方操作;
10、测量多路模拟量,计算总有功、无功功率及各单相有功、无功功率,计算正负序电压,电流,累计电度等。
