不同种类保护测控装置特点相关介绍


保护测控装置大家应该都听过,这是一种使用广泛的电力系统保护装置。它可以在电力异常的情况下保护整个电路。不同种类的保护测控装置特点也有所不同。今天小编就来分别给大家介绍一下JRD22系列电动机保护测控装置与微机保护测控装置的特点。以下关于“不同种类保护测控装置特点相关介绍”的介绍。




【JRD22系列电动机保护测控装置有哪些特点】


JRD22系列电动机保护测控装置采用模块化设计,主要由三部分组成:控制器主体、电流互感器、显示终端。控制器主体可以独立运行,实现测量、保护、电动机控制、远程通信功能,全中文显示终端可以提供友好的人机界面。




我公司推出的JRD22系列低压电动机保护测控装置适用于额定频率50Hz、额定电压至AC690V、额定电流至820A的电动机应用场所。该产品与接触器、塑壳断路器等产品配合为低压电动机提供了一整套控制、保护、检测和通信于一体的专业化解决方案。简化了传统的电动机二次控制保护电路,是智能化MCC的理想选择。


JRD22系列电动机保护测控装置产品特点:


1、电源支持交、直流供电,供电范围宽(AC/DC 80V~270V);


2、12路DI干节点、湿节点输入,干接点内部提供DC24V电源,输入功能可选;


3、DO支持交流负载或直流负载,同时“起动控制DO”与“保护/停车控制 DO”分开;信号DO用于装置自检或故障报警输出等,DO输出功能可选;


4、测量功能分基本测量(电流参数)和增选测量(电压参数、剩余电流、热电阻输入、模拟量输入)、测量精度高;


5、支持电动机多种起动控制逻辑(直接起动、变频起动、软起动、星-三角起动、双向起动、双速起动等);


6、保护功能分基本保护(过载、堵转过流等)和增选保护(tE时间、剩余电流、过压、欠功率等);


7、保护功能的投、退、保护参数等可由专业人员根据电动机的实际运行情况进行现场整定,掉电不丢失;


8、“tE时间保护”符合标准(GB3836.3-2000) ,适应于增安型防爆电动机;


9、特大短路电流时可闭锁接触器,直接驱动断路器,可靠排除故障;


10、“抗晃电”功能确保电动机运行不间断,短时欠、失压可实现电动机分批重起动(增选);


11、可实现电动机自动起动功能;


12、4mA~20mA模拟量输出可选择电动机各种运行参数(增选);


13、控制器支持MODBUS-RTU、Profibus-DP、DeviceNet等多种总线,实现数据传输功能(增选);


14、控制器可记录电动机当前运行时间、当前停车时间、累计运行时间、累计停车时间、累计故障次数、操作次数等信息,便于日常维护;


15、控制器可实时查询开关量的输入输出状态、当前电动机的运行状态;


16、控制器可记录带时标的故障记录、报警记录、起动记录、停车记录.信息丰富的故障记录,便于实现快速故障定位;


17、起动电流智能分析,电动机起动出现异常情况,导致起动电流偏差过大时及时报警,提醒用户及时检查;


18、友好的人机界面:全中文液晶显示(增选附件);


19、显示终端双权限密码,避免非专业人员误修改参数。




【微机保护测控装置主要的特点】


ACCON620F微机保护测控装置是专为6~35kV高压开关柜和0.4kV低压开关柜开发的保护、测控装置。可替代高低压开关柜上传统继电器保护,为高低压开关柜、箱式变电站、户外开关等一次设备完成保护和监控功能,适用于高低压开关柜制造厂、电力、石油、石化、化工、煤炭、建筑等各种行业的高低压配电系统中。

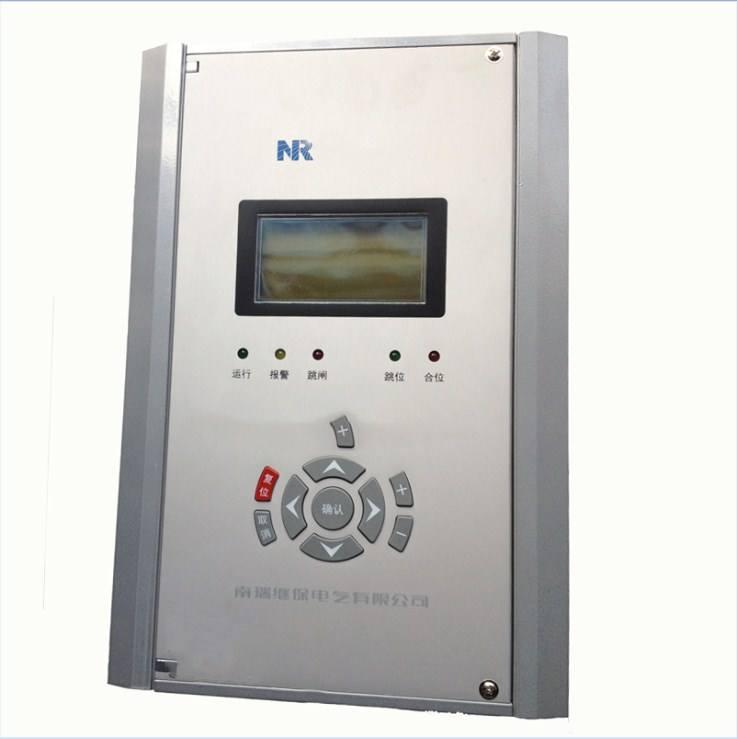

ACCON620F微机保护测控装置产品实物图:


通用型号:FCK-803,ACCON620T,SDW-5011,NRT-531,NRL-512,NRM-512。


ACCON620F微机保护测控装置主要特点:


1、专业化的结构设计


A、装置采用3U*6U标准机箱,体积小,重量轻,外形美观,安装方便;


B、装置采用模块化结构设计,强弱电完全分开,通过九项电磁兼容标准;


C、装置采用全密封式结构,精心的防尘、抗震设计,可实现全分散安装。


2、人性化设计


A、采用192×160点阵液晶,能实时显示一次接线图,电压电流波形;


B、配备大容量存储器,可存储500条分类型的SOE;


C、可独立整定2套定值,定值切换安全方便。


3、高可靠性


A、采用新型高速32位CPU配合工业用实时操作系统使装置具有很高的稳定可靠性;


B、软件上采用彻底的模块化、平台化设计,显著提高了产品的可信赖性和可维护性。


4、双网通信


A、具有一个独立的RS485总线串行通信口;


B、波特率1200~38400可任意设置;


C、支持IEC60870-5-103规约,Modbus-RTU规约,可以很方便地和国内外众多厂家的硬件设备或软件系列进行联接;


D、具有一个RJ45网络通信口;


E、支持IEC60870-5-104规约。


5、高精度采样系统


A、采用微型精密电流、电压互感器,体积小,重量轻,负载小。


B、有源低通滤波和完善的软件滤波。


6、免调节、易维护的概念设计


A、整机无可调节元件,选用高精度、高稳定的工业级器件,保证正常运行的高精度,避免因环境改变或长期运行而造成的采样误差增大;


B、具备完善的自检功能。


电子主营:微机综合保护装置,微机消谐装置,电动机保护装置,小电流接地选线装置,后台监控等。


保修期限:


仪表自出厂日起,在用户遵守说明书规定要求,且制造厂铅封仍完整的条件下,若发现仪表不符合技术条件所规定的要求时,公司给予一年包修。


以上关于“JRD22系列电动机保护测控装置有哪些特点”和“微机保护测控装置主要的特点”的介绍,希望能让您了解“不同种类保护测控装置特点相关介绍”带来帮助。
