NJD-MJ1型小母线架

NJD-MJ1型小母线架适用于电厂、变电站使用,工作电压380V,电流40A,可在配电柜、控制柜、计量柜及直流屏电路中架设
固定小母线使用。是控制电源,信号电源,保护电源,交流电压,交流电源等共用汇积线,一般放在保护屏柜顶,用铜棒、
铝排或电缆连接。起到汇集、分配电能的作用,属于环网供电方式。可节省二次电缆,使回路简单化。 电源回路还有用
辐射式接线方式的,每个保护的电源、每个断路器的控制电源直接由交直流分配屏(直流馈线屏)分别引接。 交流电压
有专用的电压分配屏,也采取辐射方式引接到各个保护装置(NJD-MJ1型小母线架)。
NJD-MJ1型小母线架技术要求:
工作环境温度:-10~ + 55℃,相对湿度: < 75%
大气压力: 80~ 108KPa
额定交流电压:500V,频率: 50Hz,额定电流:40A
相对漏电起痕指数(CTI) :600
绝缘电阻: 工作环境条件下: > 500MΩ,湿热条件下:≥200 MΩ
接触电阻: 常态下: < :0.01Ω,寿命试验或稳定试验后:< 0.02 Ω
阻燃等级:达到国标FV-O级

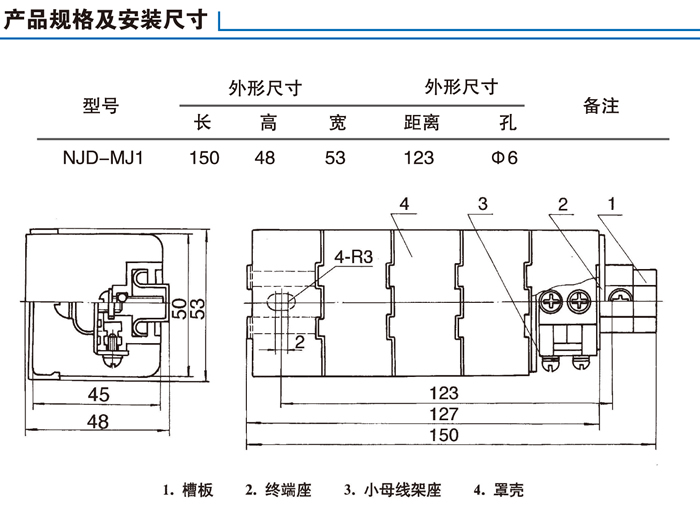

NJD-MJ1型小母线架规格及安装尺寸
NJD-MJ1型小母线架规格及安装尺寸

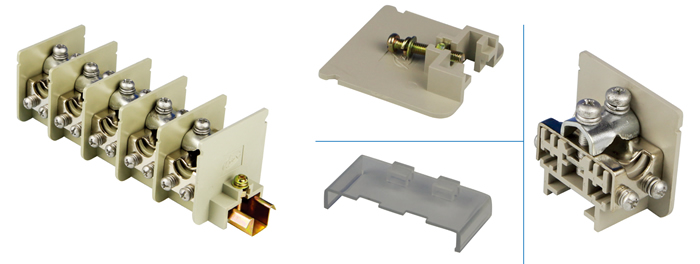

NJD-MJ1型小母线架
NJD-MJ1型小母线架

NJD-MJ1型小母线架
