HDBI断路器分合闸线圈保护装置

HDBI断路器分合闸线圈保护装置产品概述
电力系统中,为了避免保护装置出口继电器接点断弧烧坏的现象发生,在断路器分合闸控制回路中增加了分闸、合闸保持回路,
但是当断路器辅助触点切换不正常或者操作机构卡死时,分、合闸线圈由于长时间带电会烧坏,同时保护装置中的电流继电器
TBJ、HBJ也有可能线圈烧坏,这种情形严重地影响了电网的安全运行,并造成一定的经济损失。
为解决以上因断路器拒动使得分合闸线圈烧坏,同时解决保护装置中的电流继电器TBJ、HBJ烧坏问题,我们研制了HDB-l型断路
器分合闸线圈保护装置。装置由单片机构成,用于保护断路器的分、合闸线圈,当断路器在一定时间内不能完成分(合) 闸操作(或断路器拒动),装置将动作切断断路器分合) 闸回路电源,以保护分、合闸线圈不被烧坏。产品外形美观,能够可靠地安装在
导轨上。
HDBI断路器分合闸线圈保护装置技术特点
装置仅在分合闸线圈回路上串联一个直流接触器的常闭接点,不影响分合闸线圈回路的正常工作。输入及输出接口部分由于
考虑到装置的特殊功能及应用在变电站这样环境,在输入接口部分,开天量的采集使用了光耦。在输出接口部分,输出控制采用
了继电器。
采用多重逻辑门槛控制接口输出,有效防止装置在强干扰环境中异常动作,保证了装置的可靠住。
可即时由上位机控制工作状态,装置在动作时,会立即发出通知。并具有动作历史记录存贮功能,可
在需要时通过RS232口上传至PC机,便于对结果进行分析。
装置采用软件进行装置动作时间的整定。
装置必须外配一个与直流电压等级相同的直流接触器作为执行元件。
装置可以在各变电站各种不同的断路器控制回路中使用。
可卡装在导轨上,安装方便,接线简单。
HDBI断路器分合闸线圈保护装置技术数据
使用环境条件:-20~+55C、相对湿度不超过95%。
额定直流电压: 220VDC,110VDC; 允许偏差: +15%,-20%。
整机功耗: 装置正常运行时不大于3W; 动作时不大于5W。 出厂时延时时间设置在3S,延时时间可由用户提出。
整定范围: 0.1S- 9.9S
级差0.1S。
串行接口: RS232C串行输出,波特率4800bps。 2000VA。
输出接点容量: 最大切换电压 400VAC; 最大开断电流 8A; 最大切换容量 2000VA。
介质强度: 各导电电路分别对地以及各开入与开出接点间能承受2000V( 交流有效值) 50Hz交流电压历时1分钟试验而无绝缘击穿或闪络现象。
绝缘电阻: 各导电电路分别对地(外壳或外露的金属零件) 以及各开入与开出接点间,用开路电压500V的兆欧表测量绝缘电阻,正常试验大气条件下,各回路的绝缘电阻不小于100MQ。
抗电气干扰性能: 符合GB15145的规定。
安装方式: 导轨式安装。
HDBI断路器分合闸线圈保护装置体积: 82x 70x 112.5mm。

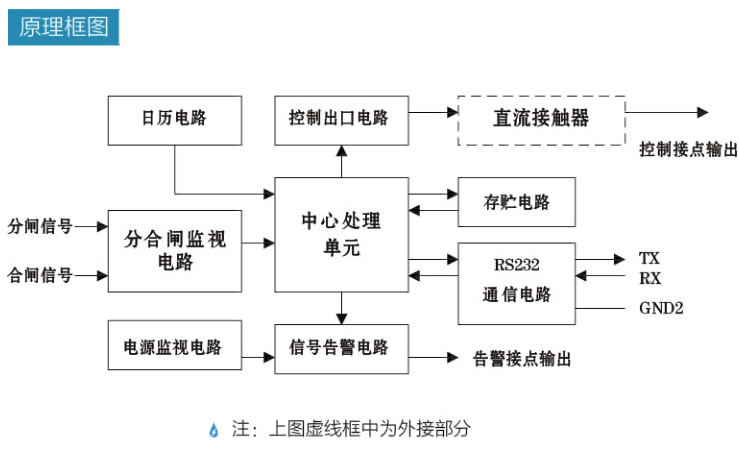

HDB-I型断路器分合闸线圈保护装置原理图

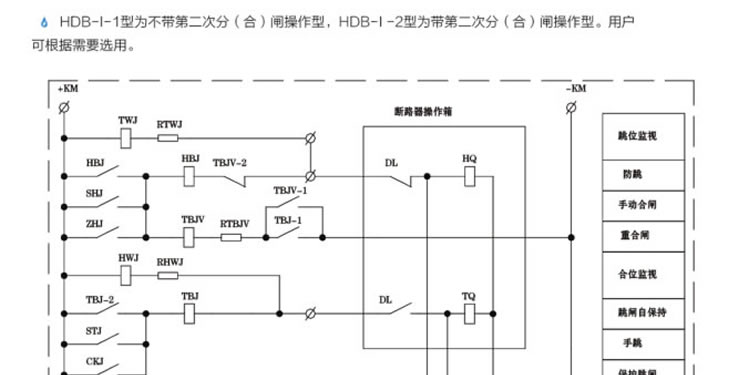

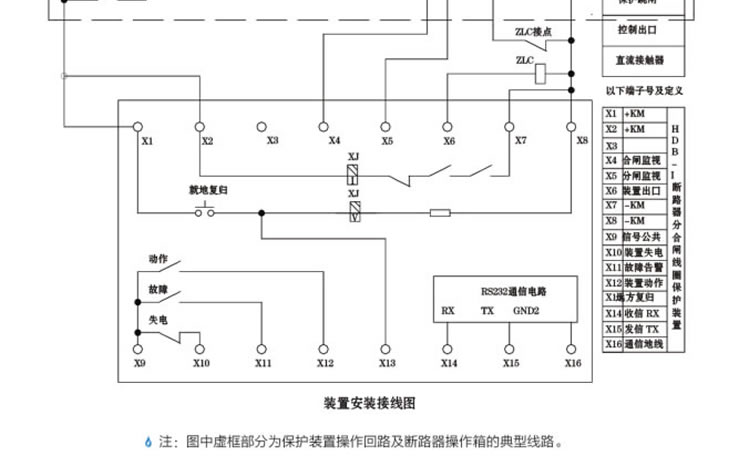

HDBI断路器分合闸线圈保护装置装置原理及接线说明
参考下图。装置端子X1、X2接+KM,装置端子X7.X8接-KM。将分闸监视端(装置端子X4) 接在断路器的分闸线圈的正端,
将合闸监视端(装置端子X5 )接在断路器的合闸线圈的正端,将外接的直流接
接触器(ZLC )接在X6与X7两端,直流接触器(ZLC)的常闭接点串接入分(台合)闸回路。当有分闸或合闸操作时,装置检测到分闸
或合闸信号,送入单片机的信号检测端,当断路器在一定时间内(T1)不能完成分(合)闸操作时,本装置动作,驱动外接的直流接
触器(ZLC) 动作,直流接触器ZLC的常闭接点断开,从而切断路器分(台)闸回路电源,以保护分合闸线国不被烧坏,同时维电保
护装置中的电流维电器TBJ、HBJ也能够避免因长时间通电而烧坏。端子X3为远方复归开入,当装置动作后,磁保持继电器XJ动作
,发装置动作信号,可就地(按钮FW )或远方复归(端子X3)。

装置正常运行时运行灯闪亮,装置动作后,动作灯亮,请远方或就地复归,投入下次使用。装置故障时,运行灯熄灭或长亮,
并发出告警信号,请关闭装置电源,退出运行。
装置还根据实际运行中断路器由于各种原因,可能导致第一次分(台) 闸操作失败,而接着进行第二次分(合) 闸操作却往往成功
的现象,在第一次分(合) 闸失败时,装置短时切断分(合)闸回路电源后
又立即恢复,使断路器进行第二次分(合)闸操作,以提高分(合) 闸的成功率。因此,装置在保护断路器分、合闸线圈的同时,
还可以提高断路器分、合闸的成功率。流程为: 装置动作后经整定时间T 2 返回,直流接触器ZLC失电,
直流接触器ZLC的常闭接点返回接通分闸(或合闸) 的回路,若此时分(合)闸接点(含继电保护及安全自动装置) 还未返回,
HDB-I型断路器分合闸线圈保护装置原理图
HDB-I型断路器分合闸线圈保护装置原理图
即进行第二次分(合) 闸。若第二次分(合)闸仍不成功,且分(合) 闸接点(含继电保护及安全自动装置) 还未返回,
经整定时间T3,装置再次动作,切断分闸(或合闸)回路电源,直至分(合)闸接点返回。

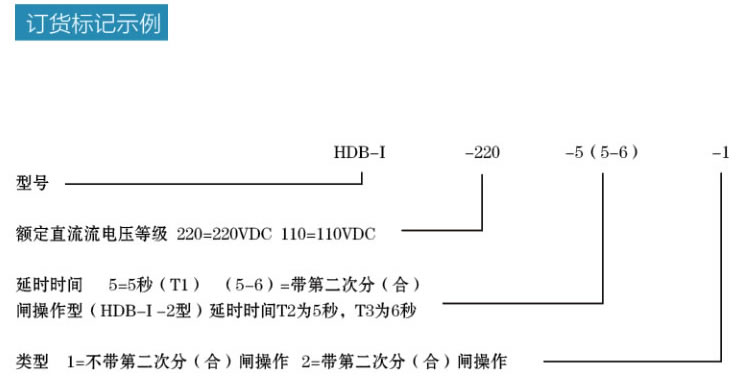

HDB-I型断路器分合闸线圈保护装置订货标记示例

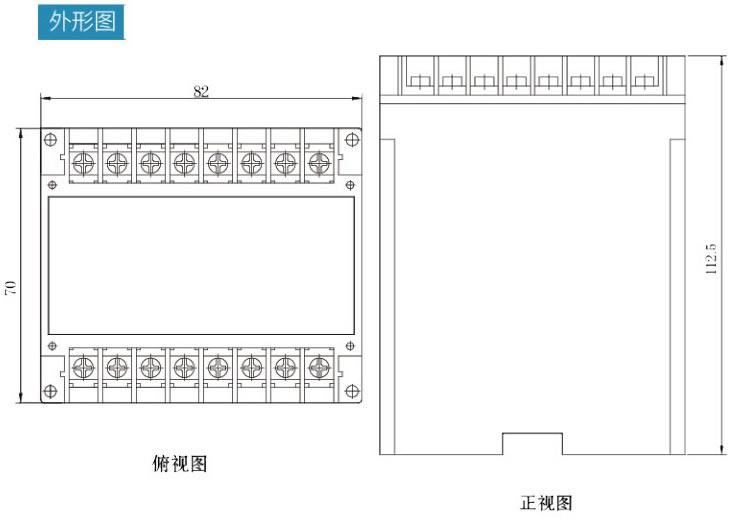

断路器分合闸线圈保护装置外形图
