多功能电力监控仪表

PR系列多功能电力监控仪表
产品概述
PR系列多功能电力监控仪表是针对电力系统、工矿企业、公共设施、智能大厦等的电力智能监控和电能计量等需求而设计,
能够高精度测量三相电网中的所有常用电力参数,三相电压、三相电流、有功功率、无功功率、视在功率、频率、功率因数
以及四象限电能计量等功能。同时它具有多种外围接口功能可供用户选择: 带有RS485通讯接口,采用MODBUS-RTU协议可满足
通讯联网管理的需要; 带开关量输入和继电器输出可实现断路器开关的“遥信”和“遥控”的功能,采用带高亮度背光的LCD
显示界面,通过面板按键来实现参数设置和控制,非常适合于实时电力监控系统。
PR系列多功能电力监控仪表具有极高的性能价格比,可以直接取代常规电力变送器、测量指示仪表、电能计量仪表以及相关的
辅助单元。作为一种先进的智能化、数字化的电网前端采集元件,已广泛应用于各种控制系统、SCADA系统和能源管理系统中、
变电站自动化、配电网自动化、小区电力监控、工业自动化、智能建筑、智能型配电盘、开关柜中,具有安装方便、接线简单、
维护方便,工程量小、现场可编程设置输入参数、能够完成业界不同PLC、工业控制计算机通讯软件的组网。
PROFIBUS总线终端连接器
多功能电力监控仪表
多功能电力监控仪表
多功能电力监控仪表
多功能电力监控仪表

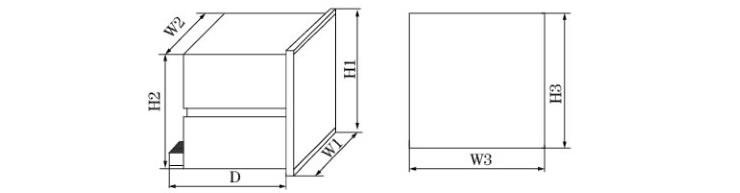

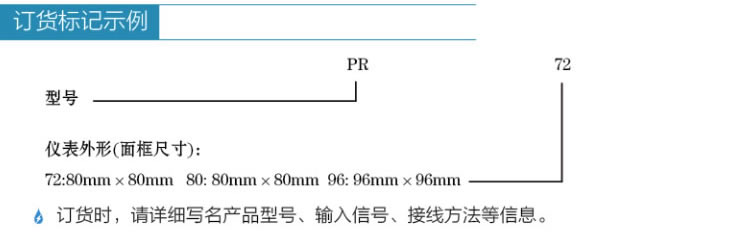

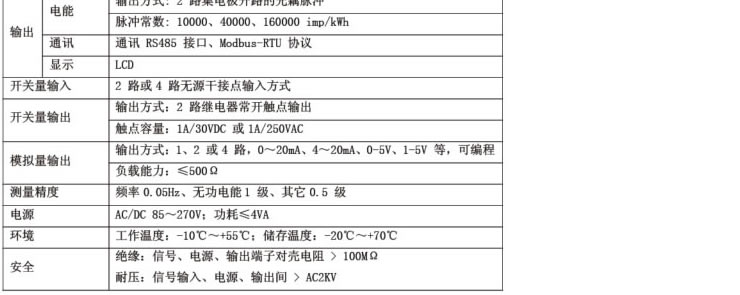

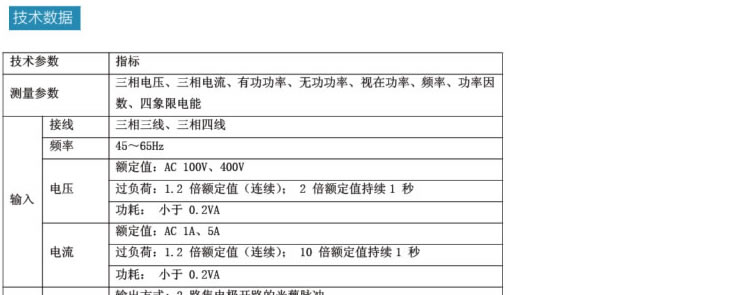

安装方法
PR系列多功能电力监控仪表安装方式为嵌入式,固定方式为挤压式,具体操作如下:
1、在配电盘上,选择适合的地方开一个与所安装网络电力仪表开孔尺寸相同的安装孔;
2、取出网络电力仪表,松开定位螺钉(逆时针),取下安装支架;
3、把仪表插入配电盘仪表孔中,插入仪表后装上安装支架、定位螺钉(顺时针)。
FXZ-11操作箱
产品概述
本装置是按电力系统继电保护的使用要求设计的,可用于35KV及以下断路器的三相跳合闸操作。当各种保护动作或手动
操作断路器时,可通过本装置对断路器进行跳、合闸操作,并具有防跳功能。本操作箱外形美观独特,为带有导轨卡槽结构的
外壳,安装方便。可插拔式接线端子的插头可从装置上拔下或插上,方便装置的接线与维护。
操作箱可按用户的具体要求设计生产。
技术特点
装置的接线端子为可插拔式接线端子,螺钉式连接。注意可插拔式接线端子插头与插座具有方向性,不要将装置两边的插头与插座弄反。
采用日本松下ST继电器,跳合闸电流有自适应类型及客户提供额定电流类型。具有防跳功能。
体积小,可卡装在导轨上,安装方便、接线简单。
技术数据
使用环境条件:-20~+55℃。
相对湿度不超过95%。
额定直流电压: 220VDC,11ovDC ;
允许偏差: +15%,-20%。
跳合闸电流: 跳闸电流: 由客户提出要求;
合闸电流: 由客户提出要求。
功耗: 正常<4W,跳闸<6W。
输出接点容量: 最大切换电压 380VAC ;
最大开断电流 8A;
最大切换容量 150W,2000VA。
介质强度: 继电器的线圈和接点之间,线圈与外壳之间以及接点与外壳之间能承受2000V (交流有效值) 50Hz交流电压历时1分钟试验而无绝缘击穿或闪络现象。
绝缘电阻: 继电器的线圈和接点之间,线圈与外壳之间以及接点和外壳之间,用开路电压500V的兆欢表测量绝缘电阻,正常试验大气条件下,各回路的绝缘电阻不小于100MQ。
安装方式: 导轨式安装。
体积: 90x75x105mm。
