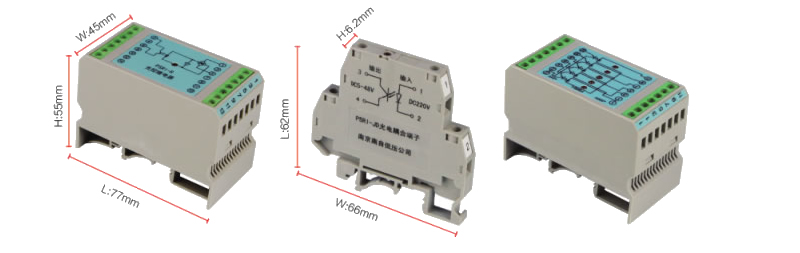

光控继电器

光控继电器系列
光控继电器工作原理
光电耦合器是一种把电子信号转换成光学信号,然后回复电子信号的半导体器件。因此,它具有体积小、使用寿命长、
工作温度范围宽、抗干扰能力强、无触点且输入与输出在电器上完全隔离的特性。因而在各种电子设备上都能得到广泛的应用。
光控继电器应用范围
主要用于电力综合自动化系统中开关量信号的采集传递等。
光控继电器技术参数
输入:
220/110V DC (5路)。输入电源共正、共负各5路。
220V Ac (单路)
输出:
电压( 外接) 5-48V
电流 ≤100ma
启动电压: (0.55~ 0.7) Ue
绝缘耐压:(输入对输出) 绝缘: ≥200M 耐压: 2000VAC/1分钟
光控继电器主要特点
PSR系列光控继电器输入回路设置了瞬态电压抑制器。对于雷电波,电力线上感性负载的切换,以及静电放电(ESD)均能有效吸收。
保证了光控长期工作的稳定性和可靠性。
设置了动作门槛,满足了0.55-0.7倍Un启动的“反措”要求。
可选择右侧或左侧的安装方式。
光控继电器安装方式: 卡入端子槽板即可,装卸自如且适合于高低槽板和平槽板。
光控继电器系列
光耦继电器使用说明
光控继电器
光控继电器接线示意图
光控继电器
光控继电器

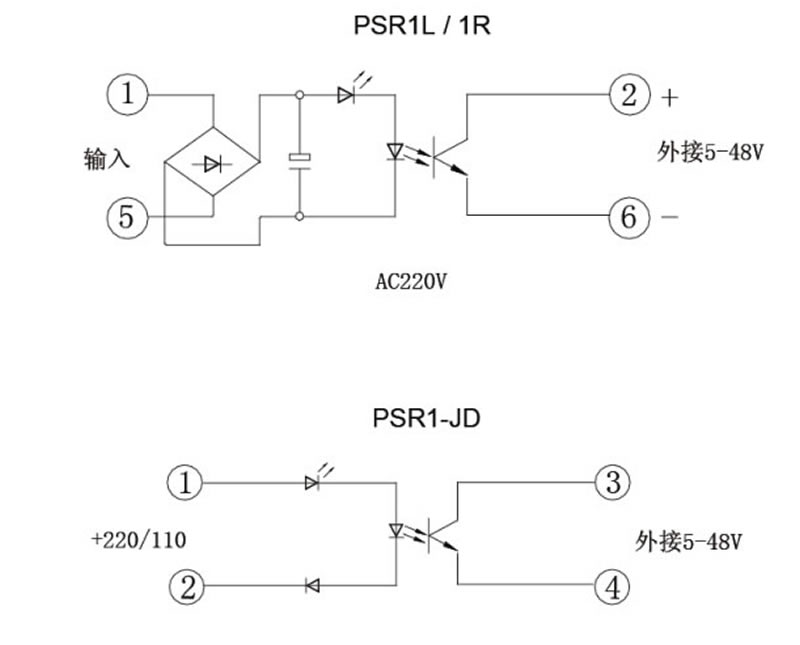

PSR1原理图
光控继电器
光控继电器
