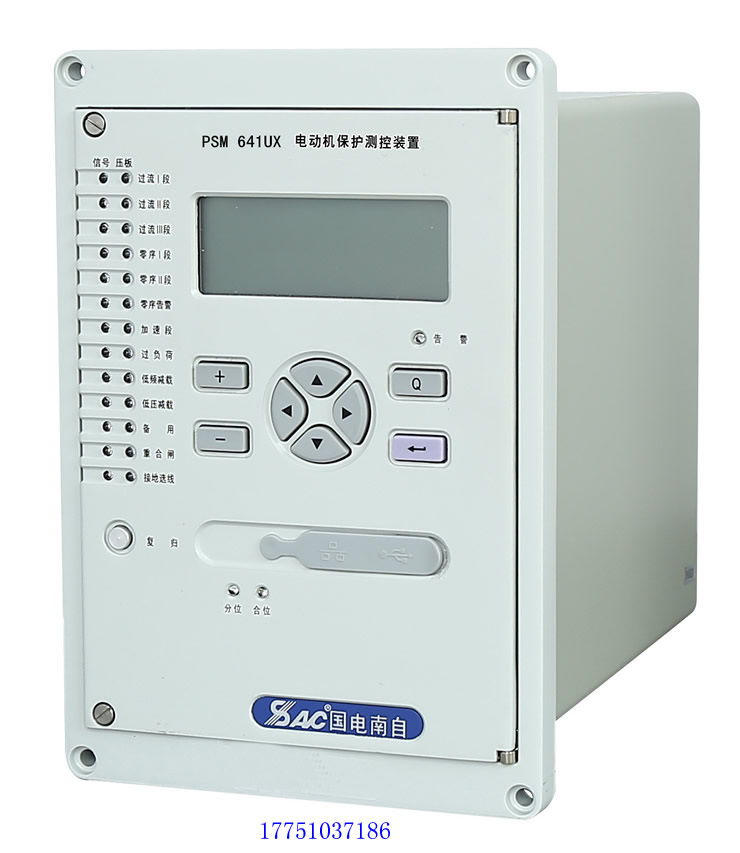

国电南自psm641uX电动机保护测控装置

国电南自PS640UX系列保护测控装置
国电南自PS640UX系列保护测控装置适用于110KV以下电压等级非直接接地电力系统,装置具备保护、测量、控制与监视功能,
为厂用电领域及石化、钢铁、冶金等工业自动化领域提供完整的保护与控制解决方案,装置可就地安装或组屏安装。
国电南自PS640UX系列保护测控装置分为五个系列,即:国电南自PSL640UX系列、国电南自PST640UX系列、
国电南自PSC640UX系列、国电南自PSC640UX系列、国电南自PSP640UX系列、国电南自PSP640UX系列和国电南自PSM640UX系列。
型号
国电南自PST640UX系列主要型号有:国电南自PST641UX变压器差动保护装置、国电南自PST642UX变压器保护测控装置、
国电南自PST645UX变压器保护测控装置、国电南自PST648UX电抗器保护测控装置。
其中,国电南自PSM641UX电动机保护测控装置,适用于2000kW及以上容量的大中型异( 同) 步电动机保护。
国电南自PSM641UX电动机保护测控装置保护功能
PSM641UX电动机保护测控装置,差动速断、比率差动、电流速断、过电流、过负荷保护、接地保护、过热保护、失步保护、
逆功率保护、长起动、堵转保护、低电压、过电压保护、非电量保护、F-C闭锁功能。
国电南自PSM641UX电动机保护测控装置测控功能
电流、电压、功率、功率因数等测量量
14路外部开关量输入遥信采集(可扩展)
断路器位置、手动分闸及事故遥信
正常断路器遥控分合
GPS对时输入
备注:开入电流最大可拓展至20路
国电南自PSM641UX电动机保护测控装置通信功能
提供2路工业以太网通信接口或2路RS-485通信接口
支持IEC 60870-5- 103、MODBUS、IEC 61850等通信协议
备注:以太网和RS485需订货时注明,IEC 61850为选配。
线路保护测控装置
国电南自psm641uX电动机保护测控装置技术特点
高性能硬件平台
1) 高速32位RISC处理器,具备快速数据处理能力和通信响应能力
2) 大容量数据存储能力,可记录128个故障录波,1024个事件记录
3) 高精度同步采样系统
4) 高精度实时时钟系统,支持B码对时
5) 完善的内部状态自监视功能
6) 双以太网/双485通信接口
7) 全密闭机箱和背插式结构,电磁兼容性能优越
先进成熟的产品技术
1) 基于数十万套运行考验的最先进的保护控制平台,面向工业领域精心定制
2) 可视化组态开发技术,保护控制功能可快速配置
3) 采用模块化设计技术,功能完善,产品齐套
4) 测量性能优异,支持2~13次谐波测量
5) 支持4-20mA模拟量输出,可与DCS系统或其它系统配合
6) 符合工业领域特点的二次回路设计,并支持交流供电和交流操作回路
7) 友好的调试分析工具和配置工具
国电南自psm641uX电动机保护测控装置技术性能及指标
PSL641UX线路保护测控装置技术性能及指标
国电南自psm641uX电动机保护测控装置保护元件精确工作范围
PSL641UX线路保护测控装置保护元件精确工作范围
PSL641UX线路保护测控装置保护元件精确工作范围
PSL641UX线路保护测控装置保护元件精确工作范围
线路保护测控装置接点容量
线路保护测控装置接点容量
线路保护测控装置接点容量
线路保护测控装置过载能力
线路保护测控装置过载能力
线路保护测控装置过载能力
线路保护测控装置环境试验性能
线路保护测控装置环境试验性能
线路保护测控装置环境试验性能
线路保护测控装置机械性能
线路保护测控装置背板端子图
线路保护测控装置背板端子图
线路保护测控装置背板端子图
国电南自psm641uX电动机保护测控装置订货参数
线路保护测控装置订货参数
线路保护测控装置订货参数
线路保护测控装置订货参数
线路保护测控装置外形尺寸图
线路保护测控装置外形尺寸图
线路保护测控装置安装开孔尺寸图
线路保护测控装置安装开孔尺寸图
