交流电压信号继电器

交流电压信号继电器
交流电压信号继电器 概述
为满足工程设计需求,我公司研制开发了交流电压重动维电器系列产品,便于工程设计选用。
产品型号有4种:
KZJ-6L.AC ,KZJ-6R.AC交流电压信号继电器
XZJ-7L.AC ,XZJ-7R.AC 交流电压信号继电器
XZJ-8L.AC ,XZJ-8R.AC 交流电压信号继电器
XZJ-11L.AC ,XZJ-11R.AC 交流电压信号继电器
交流电压信号继电器 特点:
核心器件采用日本进口继电器,采用模块结构,外形小巧美观,可方便地卡装在导轨槽板上,便于维护替换,均属万能安装。
交流电压信号继电器 用途
适用于电力系统继电保护以及各种自动化装置作控制或换接电路用。
单项工程的设计配套。
交流电压信号继电器使用条件
环境温度: -5C~ +40℃
相对湿度: 5%-95%
大气压力: 86~ 106kpa
工作位置: 任意
交流电压信号继电器 主要技术数据
工作电源: 交流
电源电压: 110V、220V
灵敏度: ≤0.75Ue
动作时间: ≤30mS。
返回时间: ≤35mS
交流电压信号继电器 触点负载能力:
阻性220VAC 5A
感性220VAC COS 。=0.4 250VA
感性220VAC T ≥ 5ms 50W
交流电压信号继电器 介质耐压:
同组触点间: ≥ 1500VAC
线圈-接点: ≥ 2000VAC
交流电压信号继电器 产品型号及规格
1.KZJ-6L.AC ,KZJ-6R.AC交流电压信号继电器
触点形式: 6H
激励状态: 单位置
原理接线图如下
交流电压信号继电器外形同KZJ-6H-L
交流电压信号继电器

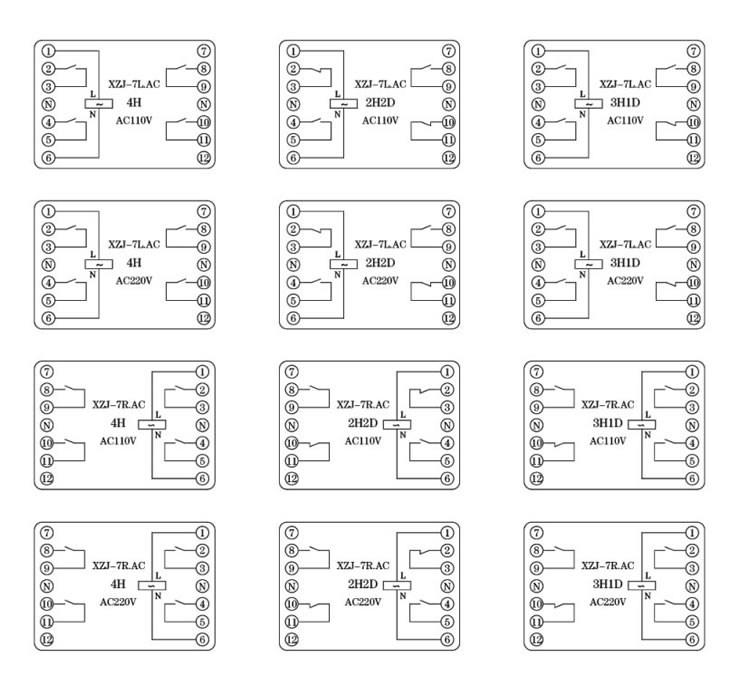

2.XZJ-7L.AC ,XZJ-7R.AC 交流电压信号继电器
触点形式:4H 2H2D 3H1D
激励状态: 单位置
原理接线图如下
外形同XZJ-7L
交流电压信号继电器

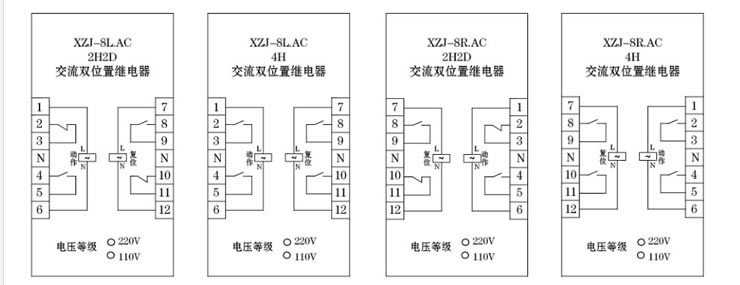

3.XZJ-8L.AC ,XZJ-8R.AC 交流电压信号继电器
激励状态: 双线圈双位置(电压U1启动,电压U2复归)
触点形式: 4H 2H2D
原理接线图如下
外形同XZJ-8L
交流电压信号继电器

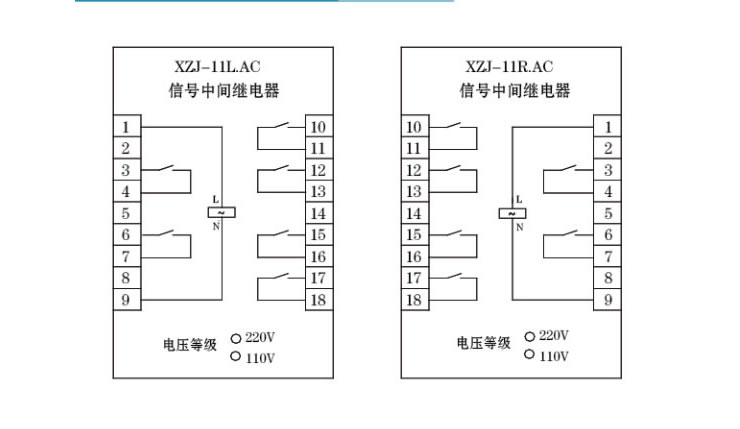

4.XZJ-11L.AC ,XZJ-11R.AC 交流电压信号继电器
激励状态: 单线圈单位置
触点形式: 6H
原理接线图如下
外形同XZJ-11L
交流电压信号继电器
