继电器系列 > 数字式电压继电器

数字式电压继电器

数字式电压继电器概述
DVR系列数字式电压继电器,为由单片机控制带延时功能的数字式电压继电器。用于发电机、 变压器和输电线继电保护中,
作为过电压保护或低电压闭锁的启动元件,以及零序电压报警或计量PT失压报警等。
外形尺寸: 长L:100mm 宽W:85mm 高H:73mm
该系列继电器的结构分为二类,工作原理完全相同:
1类: 盒式(装于屏后,导轨安装);
2类: 插件式(国电南自专用,用户也可以选用)。
其中插件式(背插式)系列继电器从型号规格上可分为两种,它们的功能、面板形式及整定方式有所区别:

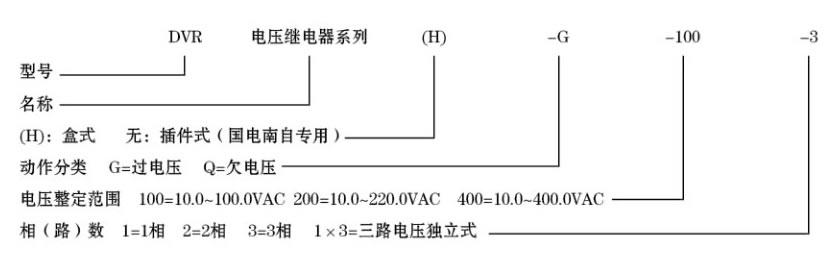

(1)规格号为DVR- x- x x x- x (例如: DVR-Q-100-3) :能同时对三相输入电压进行监控,实时测量
并循环显示当前各相电压值。多相输入时,各相同时整定,出口同一继电器,并具有两付转换接点输出。
(2) 规格号为DVR-G- 100- 1x 3(称为: 三路电压独立式): 能同时对三路独立输入电压进行监控,
实时测量并循环显示当前各路电压值。各路电压可单独进行电压整定和时间整定,有三路独立的出口,
出口时启动相应回路继电器,每路输出具有一付常开接点。实际为三个独立的带延时整定的单路电压继电器。
注意: DVR- X- X X X- X 与DVR-G-100-1X 3的面板形式及整定方式有区别。
数字式电压继电器技术特点
采用单片机技术,不仅可整定动作电压,而且可整定动作时间。
可靠性高,性能稳定,精度高,整定范围宽,动作和返回速度快,返回系数高、功耗小。
采用独立按键,数码管显示,整定直观、方便、快捷、可靠。
附设辅助电源。
数字式电压继电器主要技术参数
使用环境条件:-20~+55℃、相对湿度不超过95%。
辅助电源额定电压: DC 100- 370V 或AC:85~ 265V。
输入电压范围U(电压整定范围):交流10.0-100.0v ;交流10.0-220.0;.交流10.0-400.0V(共三档)。级差: 0.1V。
额定频率: 50HZ。
电压精度: 5%。
继电器固有动作时间: ≤60mS.
延时整定范围: 00.00S-99.0.0S级差0.01S。
延时精度: 1% 土30ms。
返回系数: 过电压: 0.95; 欠电压: 1.05。
触点形式:
a两付转换接点输出;
b三付独立常开接点。
整机功耗: 不大于3W。
数字式电压继电器交流回路过载能力: 交流电压回路1.2倍额定电压下可连续工作。
接点容量:
接通电流: 8A;
切换容量: DC60W; AC 2000VA。
介质强度: 输入、输出端子连在一起对外壳(或接地) 之间,以及各独立回路之间,能承受2000V,50Hz交流试验电压,
历时1分钟而无击穿或闪络现象。
绝缘强度: 输入、输出端子连在一起对外壳(或接地) 之间,以及各独立回路之间用开路电压为1000V的兆欧表测量
其绝缘电阻值不小于100MΩ。
数字式电压继电器功能说明:
装置将接入的输入电压进行AD转换,并计算,正常状态下,数码管将交替显示三相(路)电压的电压值。
若输入电压值达到设定的动作条件(整定电压、整定时间)时,继电器动作。
三相: A相接U1,B相接U2,C相接U3;
两相: A相接U1, B相接U2 ;
单相: A(B、C)相接U1。
数字式电压继电器外型尺寸及订货
插件: 4U机箱面板宽40mm。
盒式: 100*85*73mm
数字式电压继电器
数字式电压继电器功能与说明

数字式电压继电器面板功能说明
面板功能说明
面板布局图
数字式电压继电器
数字式电压继电器
数字式电压继电器端子接线图
端子接线图

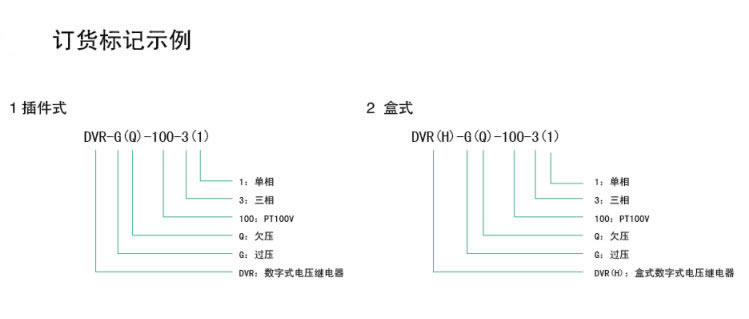

外形尺寸及订货
插件:4U机箱板宽40mm
盒式:100*85*73
数字式电压继电器
