继电器系列 > XZJ-02信号中间继电器

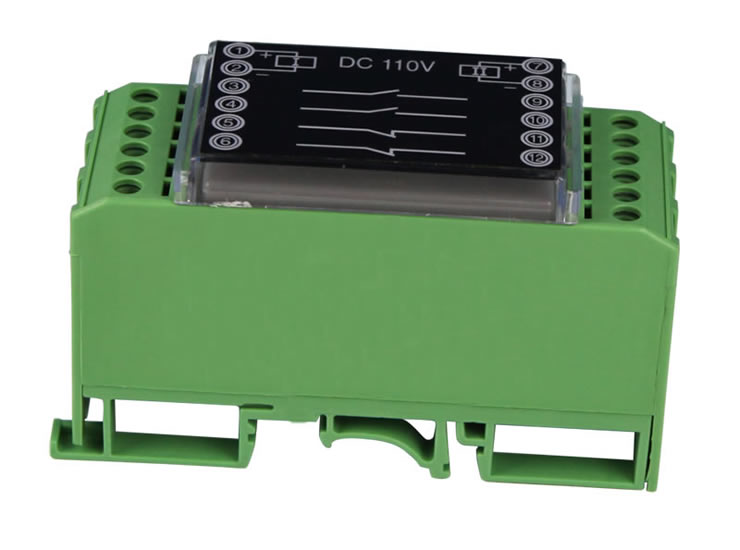

XZJ-02信号中间继电器

信号中间继电器系列包括:XZJ-1信号中间继电器(单位置)、XZJ-02信号中间继电器、XZJ-05信号中间继电器、
XZJ-7L(R)信号中间继电器、XZJ-11L(R)信号中间继电器等等。
XZJ-02信号中间继电器 包括:继电器XZJ-02-2H2D/DC220V,继电器XZJ-02-2H2D/DC110V,继电器XZJ-02-2H2D/DC24V,继电器XZJ-02-4H/DC110V,继电器XZJ-02-4D/DC220V

XZJ-02信号中间继电器

包括:DC220V(XZJ-02)、DC110V(XZJ-02)。
外形尺寸: 长86mm 宽33mm 高53mm
激励状态: 单线圈、单位置
触点形式: 2H2D
XZJ-02信号中间继电器主要技术数据
工作电源: 直流
电源电压: 220V、110V
灵敏度: (0.55~0.7 )Ue
激励状态: 单位置、双位置(电压U1启动,电压U2复归)
触点状态: 2H2D、4H、3H1D三种常规,(H表示常开接点,D表示常闭接点)。
XZJ-02信号中间继电器触点负载能力:
阻性220VAC 5A
感性220VAC COS Φ=0.4 250VA
感性220VAC T =5ms 66W
XZJ-02信号中间继电器介质耐压:
同组触点间: ≥1500VAC
线圈-接点: ≥2000VAC
动作时间:
(1) XZJ系列 ≤ 15ms
(2) KZJ系列 ≤ 5ms
